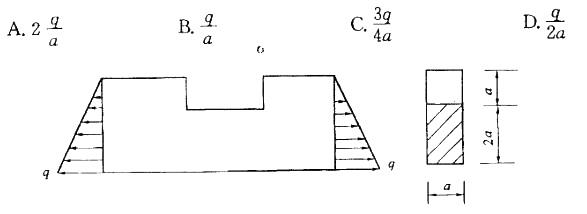

矩形截面拉杆两端受线性荷载作用，最大线荷载为q(N/m)，中间开一深为a的缺口（如图所示），则其最大拉应力为：
- A.见图A
- B.见图B
- C.见图C
- D.见图D
正确答案及解析
正确答案
B
解析
提示：先求出线性荷载的合力，它作用在距底边为a的水平线上，因而中间开缺口的截面受轴向拉伸，而未开缺口部分受偏心拉伸。分别计算两部分的最大拉应力，取最大者即可。
矩形截面拉杆两端受线性荷载作用，最大线荷载为q(N/m)，中间开一深为a的缺口（如图所示），则其最大拉应力为：
提示：先求出线性荷载的合力，它作用在距底边为a的水平线上，因而中间开缺口的截面受轴向拉伸，而未开缺口部分受偏心拉伸。分别计算两部分的最大拉应力，取最大者即可。
