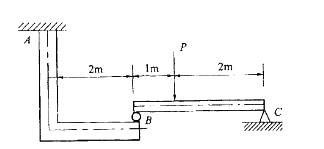

结构如图，折杆AB与直杆BC的横截面面积为A=42cm2，Wy=Wz= 420cm3， [σ]=100MPa，则此结构的许可荷载[P]为：
- A.15kN
- B.30kN
- C.45kN
- D.60kN
正确答案及解析
正确答案
B
解析
提示：首先从中间较链B处断开，选取BC杆研究，求出B点的相互作用力。显然AB杆比BC杆受的弯矩大，而且AB杆中的竖杆受到偏心拉伸，
即可求出许可荷载[P]的值。
