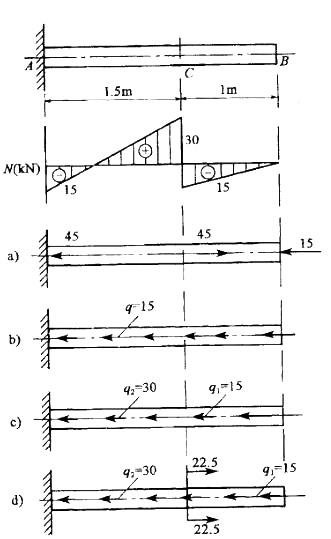

已知图示等直杆的轴力图（N图），则该杆相应的荷载图如哪个图所亦？（图中集中荷载单位均为kN，分布荷载单位均为kN/m）
- A.图 a)
- B.图 b)
- C.图 c)
- D.图 d)
正确答案及解析
正确答案
D
解析
提示：由轴力图（N图）可见，轴力沿轴线是线性渐变的，所以杆上必有沿轴线分布的均布荷载，同时在C 截面两侧轴力的突变值是45kN，故在C 截面上一定对应有集中力45kN。
