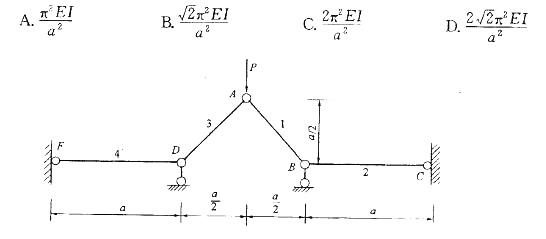

图示结构，由细长压杆组成，各杆的刚度均为EI，则P的临界值为：
- A.见图A
- B.见图B
- C.见图C
- D.见图D
正确答案及解析
正确答案
C
解析
提示：由静力平衡可知两点的支座反力为P/2，方向向上。首先求出1、3杆的临界力Pcr1，由结点A的平衡求出[P]1的临界值；再求出2、4杆的临界力Pcr2，由结点B的平衡求出[P]2的临界值。比较两者取小的即可。
